Elektronická řídící jednotka pro zvratné medomety.

Ovládání zvratného medometu

Medomet zvratný je vybaven plynulou regulací otáček, která umožňuje klidný chod medometu. Po zapnutí zvratného medometu se koš začne točit jedním směrem (otáčky jsou například na 40% pro odlehčení rámků - dle nastavení). Po vytočení se směr otočí a medomet vytočí druhou stranu rámku (otáčky jsou například na 40% pro odlehčení rámků - dle nastavení, pak zrychlí například na 80 % pro úplné vytočení – dle nastavení). Poté začne vytáčet opět první stranu (otáčky jsou například na 80 % pro úplné vytočení – dle nastavení). Otáčky jsou regulovány automaticky dle zvoleného programu nebo nastavení. Motor je umístěn ve spodní části. Rychlost otáčení lze nastavovat tlačítky pouze u manuálního režimu. Ovládací jednotka má podsvícený displej. Součástí jsou také přednastavené programy, manuální a jeden pro uživateleské nastavení.

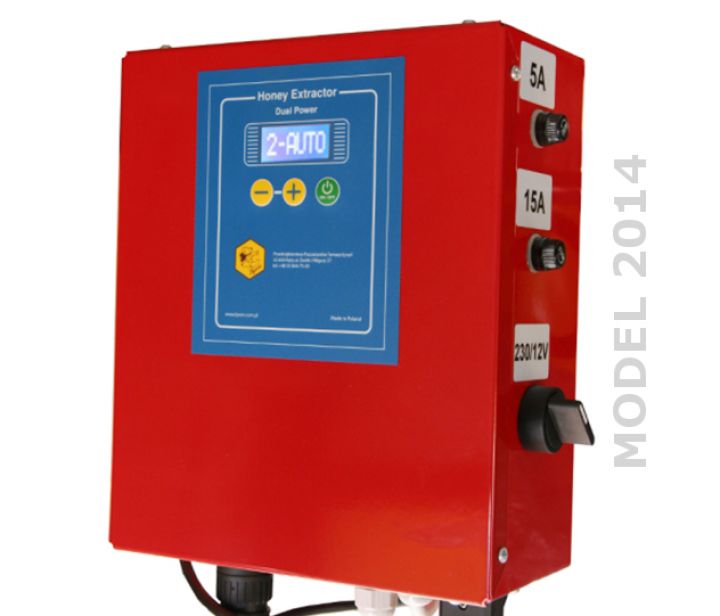

Řídící jednotka medometu modelu 2014

Řídící jednotka umožňuje napájení jak 12 V, tak i 230 V. Nastavení se provádí přepínačem. Oba okruhy jsou jištěny samostatnou pojistkou. Řídící jednotka obsahuje programy 1 – 9 AUTO, P-AUTO, levé točení manual, pravé točení manual. Programy 1 – 9 AUTO jsou programy, které jsou již nastaveny ve výrobě. Mají nastavné časy jednotlivých cyklů a rychlostí otáčení. Program P-AUTO je program, který je uživatelsky nastavovatelný. Lze nastavit otáčky koše (rychle a pomalé – pomalé slouží k odlehčení rámků a rychlé k úplnému vytočení), dynamiku motoru (rozběh motoru) a časy cyklů. Programy manuální pak slouží pro vytáčení pouze jedním směrem s možností ručního nastavení otáček tlačítkem. Pro druhý směr otáčení se pak volí druhý manuální program.
